比物的析山最多，604Y時出于M zX析出而出現(xiàn)最高強度。回火溫度采用比使用的亡限溫度高550c。
本系統(tǒng)的鋼，如果產(chǎn)生6鐵索伙就會形成帶狀組織，這時橫向韌性和蠕變斷裂強度、夏氏沖擊西部降低。為了減少a相而添加Ni、Mn、c比如添加量多就會降低轉(zhuǎn)變點溫度，反而伎高溫蛹交強度變低。添加氮則真空熔煉困難。c。能防止6的生成，而不會使轉(zhuǎn)變點溫度過于降低。因此在添加Mo、Nb、w等提高蠕變強度的鐵素體生成元素的同時，最好也增加Go的含達即構(gòu)成為(3)類鋼。H—46鋼則改進成為H—53、58鋼。
為了減少6，在壓延、加工和注錠時都要特別注意。在室溫時只要有15—20％的6相，就會使疲勞強度變得極壞。含5％的6相時，縱向性能沒有變化而對于橫N性能， 6比夾雜物的影響更壞。橫向的波嚙強度是縱向的80％，而含815—20％時則成小到65—75％。同時斷裂強度值也下降。

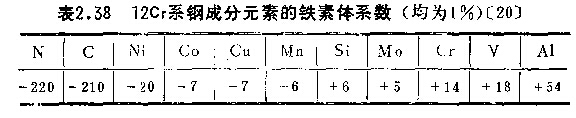

12c r鋼的鐵索體系數(shù)An發(fā)2．38所列。該系數(shù)的和越大，則8越多。
熱處理的注駭事項問2．3．2瓦只是內(nèi)于合金丘崇多，所以要提南溫度和延長時間。以下舉例分別論述。
